언어
| 제품 설명 | ||||

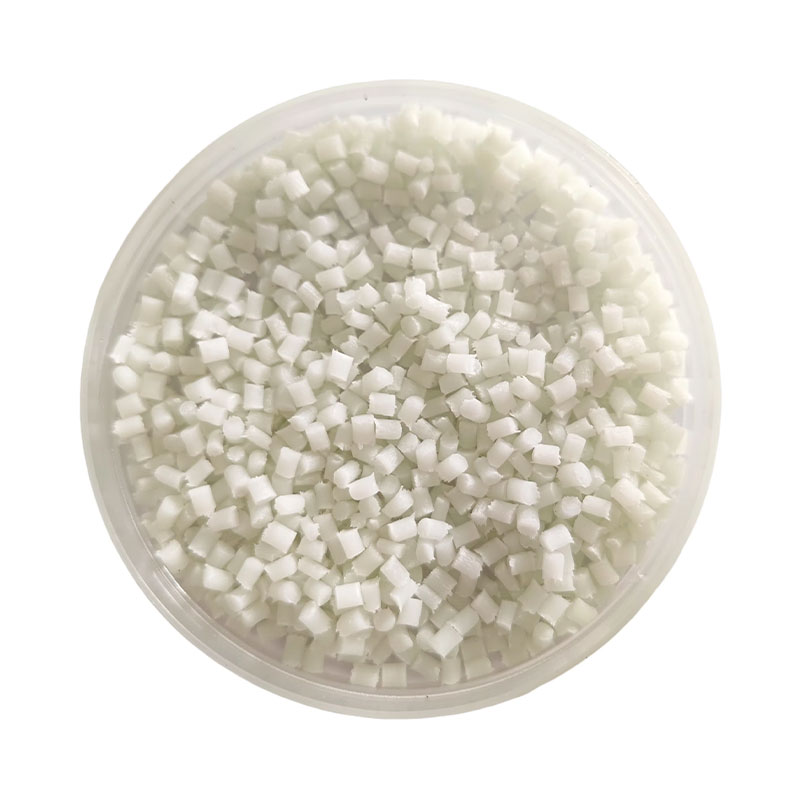

| 수지 식별 | PPA PTFE 복합재료, 유리섬유 30% 강화, 사출성형등급, 고유동, 자기윤활, 내마모등급, 고내열등급 | |||
| 색상 | 자연색 또는 일반적인 색상 | |||
| 주요 용도 | 베어링, 기어, 씰, 스프로킷, 스러스트 와셔, 밸브 부품, 마모 스트립, 자동차 애플리케이션, 전기 및 전자 애플리케이션, 가정용품, 저소음 애플리케이션, 로봇 애플리케이션 | |||
| 처리방법 | 사출 성형 | |||
| 일반적인 속성 | 시험방법 | 테스트 조건 | PA66 MoS2 | 단위 |
| 물리적 특성 | ||||
| 밀도 | DIN EN ISO 1183 | 23℃ | 1.55 | g/cm 3 |
| 수축 | GB 15585 | 0.3-0.5 | % | |
| 기계적 성질 | ||||
| 인장강도 | DIN EN ISO 527 | 50mm/분 | 170 | MPa |
| 인장 탄성률 | 10500 | MPa | ||
| 파단시 신장 | 2.5 | % | ||
| 굴곡강도 | DIN EN ISO 178 | 2mm/분 | 245 | MPa |
| 굴곡 탄성률 | 9600 | MPa | ||
| 아이조드 노치 충격 강도 | DIN EN ISO 180 | 4mm,23℃ | 9.7 | KJ/M 2 |
| 아이조드 노치 충격 강도 | DIN EN ISO 180 | 4mm,-30℃ | 5 | KJ/M 2 |
| 아이조드 노치 충격 강도 | DIN EN ISO 180 | 4mm,23℃ | 45 | KJ/M 2 |
| 아이조드 노치 충격 강도 | DIN EN ISO 180 | 4mm,30℃ | 40 | KJ/M 2 |
| 마찰계수 | ASTM D1894 | 다이나믹 VS 스틸 | 0.16 | |
| 마찰계수 | ASTM D1894 | 정적 VS 강철 | 0. 18 | |
| 마찰계수 | ASTM D3702 | 다이나믹 VS 스틸 | 0.3 | |
| 마찰계수 | ASTM D3702 | 정적 VS 강철 | 0. 34 | |
| 마찰계수 | ASTM D3702 | 세탁기 | 44 | ft-lb-hr |
| 열 성능 | ||||
| 열 변형 온도 | DIN EN ISO 75 | 1.8MPa, 어닐링되지 않음 | 285 | ℃ |
| 열 변형 온도 | DIN EN ISO 75 | 0.45MPa, 어닐링되지 않음 | 290 | ℃ |
| 난연성 | ||||
| 난연성 | UL94 | 0.75 | HB | |
| 난연성 | UL94 | 1.5mm | HB | |
| 난연성 | UL94 | 3mm | HB | |
| 기타 | ||||
| 표면저항 | IEC60093 | 1.5mm | 10 13-15 | Ω |
참고:
(1) 데이터는 고객 참조용으로만 일반적인 값을 나타내며 최소 또는 최대 품질 표준이나 기타 목적을 보장하지 않습니다.
(2) 성능은 색상에 따라 다를 수 있습니다.
주의:
여기에 포함된 데이터와 정보는 당사의 현재 지식과 경험을 바탕으로 한 것입니다. 새로운 지식이나 경험이 생길 경우 사전 통지 없이 이 텍스트의 정보와 데이터가 수정될 수 있습니다. 사용 조건과 관련 법률은 지역과 시간에 따라 다를 수 있으므로 여기에 나온 제품과 정보가 자신의 특정 용도에 적합한지 여부를 판단하는 데 대한 책임은 고객에게 있습니다. 그들은 작업장과 제품 취급 방법이 해당 법률 및 기타 정부 규정을 준수하는지 확인해야 합니다. Lixu New Materials는 이 정보와 관련하여 어떠한 책임이나 의무도 지지 않으며 어떠한 보증도 제공하지 않습니다. 이로써 특정 목적에 대한 상품성 또는 적합성에 대한 모든 묵시적 보증은 명시적으로 제외됩니다.
| 일반적인 사출 성형 공정 | |
| 플라스틱 건조 | |
| 건조시간 | 2~4시간 |
| 건조 온도 | 100~130℃ |
| 건조 장비 | 열풍건조기 |
| 건조형 | 연속건조(생산공정) |
| 사출 성형 공정 | |
| 노즐 섹션 | 315~330℃ |
| 플라스틱 부문 | 320~335℃ |
| 이송 섹션 | 300~320℃ |
| 최대 주입 온도 | 330℃ |
| 분사 압력 | 40~120MPa |
| 사출 속도 | 30~75mm/s |
| 가소화 압력 속도 | 압력: 65~100kPa 속도: 60~85mm/s |
| 가소화 배압 | 10~40MPa |
| 권장 금형 온도 | 100~150℃ |
면책 조항: 앞서 언급한 사출 성형 공정은 제품 형상, 금형 설계 및 사출 성형 기계 사양에 따라 달라질 수 있습니다. 실제 상황에 따라 구체적인 조정이 이루어져야 합니다.
