변성 폴리아미드(PA)

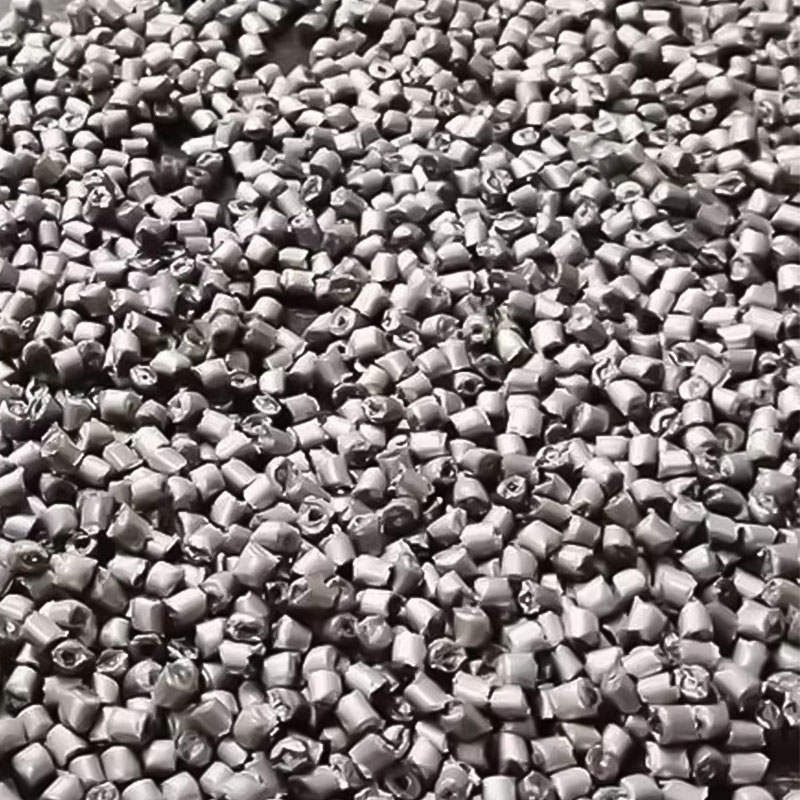

내마모성 및 자기 윤활성 PA66 MoS₂ 플라스틱

PA66 MoS2: 이황화몰리브덴(MoS2)을 고체윤활제로 첨가하여 내마모성, 자기윤활성, 강성을 1차적으로 향상시키는 동시에 마찰계수를 감소시키는 소재입니다.

장점:
우수한 내마모성과 낮은 마찰계수: MoS2는 고체 윤활제로서 마찰면에 윤활막을 형성하여 마모와 마찰을 크게 줄여줍니다.
강성 증가: MoS2를 첨가하면 재료의 강성과 경도를 적당히 향상시킬 수 있습니다.
향상된 치수 안정성: 수분 흡수 및 성형 수축을 줄입니다.
높은 PV(압력×속도) 용량: 고부하, 저속 또는 윤활 불량 조건에서 베어링이나 기어로 사용하기에 적합합니다.

단점:
제한된 강도 향상: GF나 CF와 달리 인장 강도나 굽힘 강도를 크게 향상시키지 않습니다.
색상 제한: 일반적으로 회색-검정색입니다.
기계적 특성 저하 가능성: 과도하게 첨가하면 충격 인성 및 기타 특성이 저하될 수 있습니다.

일반적인 적용 범위:
내마모성 부품: 베어링, 베어링 슬리브, 슬라이드, 캠, 밸브 시트 등
변속기 구성품: 특히 오일 윤활이 어려운 저속 고하중 기어, 스프로킷, 웜 기어.
기계적 씰: 낮은 마찰과 내마모성을 요구하는 씰링 링, 개스킷 및 기타 구성 요소.

문의하기

이전: 고강도, 고강성 PA66 GF30 플라스틱
다음: 경량 전도성 및 정전기 방지 PA66 CF30 플라스틱

파라미터

제품 설명
수지 식별	내마모성
색상	블랙/다크 그레이
주요 용도	전기부품, 전자부품, 인쇄회로기판, 스위치, 자동차 전장품 등
처리방법	사출/압출 성형
일반적인 속성	시험방법	테스트 조건	단위	MOS2	MOS2 GF10	MOS2 GF20	MOS2 GF30
물리적 특성
밀도	DIN EN ISO 1183	23℃	g/cm ³	1.14	1.2	1.3	1..39
수분 흡수	DIN EN ISO 62	24시간 물 속에서	%	3.2	3.6	3.6	3.6
수축	DIN EN ISO 294	흐르는/수직	%	0.9-1.3	0.5-0.7	0.3-0.5	0.2-0.4
정지마찰계수	ASTM D1894			0.29	0.36	0.42	0.46
동적 마찰 계수	ASTM D1894			0.27	0.32	0. 36	0.39
기계적 성질
인장강도	DIN EN ISO 527	50mm/nm	MPa	65	110	130	155
파단시 신장	DIN EN ISO 527	5mm/분	%	15	2.8	2.4	2.2
굴곡강도	DIN EN ISO 178	2mm/분	MPa	80	100	180	230
굴곡 탄성률	DIN EN ISO 178	2mm/분	MPa	2000	3200	7000	9700
인장 탄성률	DIN EN ISO 527	5mm/분	MPa	3800	4900	8000	11000
아이조드 노치 충격 강도	DIN EN ISO 180	4mm,23℃	KJ/M ₂	20	10	13	13.5
캔틸레버 빔은 충격 강도가 부족하지 않습니다.	DIN EN ISO 180	4mm,23℃	KJ/M ₂	주의	65	78	70
열 성능
열 변형 온도	DIN EN ISO 75	1.8MPa	℃	78	150	210	215
열 변형 온도	DIN EN ISO 75	0.45MPa	℃	200	230	235	250
녹는 온도	DIN EN ISO 11357	10℃/분	℃	255	255	255	255
전기적 특성
CTI	IEC 60112	용융물	V	250	300	300	400
볼륨 저항	IEC 60093		Ω.cm	1E 15	1E 15	1E 15	1E 15
난연성
FlammabiHty	UL94	0.75mm	수업	HB	HB	HB	HB
FlammabiHty	UL94	1.5mm	수업	HB	HB	HB	HB
FlammabiHty	UL94	3mm	수업	HB	HB	HB	HB

회사 소개

Zhejiang Lisu Composite Materials Co., Ltd

2015년에 설립된 저장 리수 복합재료 주식회사는 국가 첨단 기술 기업이자 저장성 과학 기술 혁신 기업입니다. 우리는 중국 맞춤 내마모성 및 자기 윤활성 PA66 MoS₂ 플라스틱 제조업체 및 OEM/ODM 내마모성 및 자기 윤활성 PA66 MoS₂ 플라스틱 공장입니다. 당사는 고성능 신소재의 연구개발, 생산, 판매 및 서비스를 전문으로 하며, 더 안전하고 편안하며 편리한 인간 생활을 위한 혁신적인 소재 솔루션을 제공하는 데 전념하고 있습니다. 회사는 종합적인 실험 테스트 역량을 갖추고 있으며, PCR 소재 인증(GRS), IATF16949 품질 경영 시스템 인증 및 다양한 소재 CQC 인증을 연속적으로 획득하여 제품 품질과 규정 준수를 보장합니다. 우리는 다양한 산업에 안전하고 편안하며 편리한 혁신적인 소재 솔루션을 제공하여 고객이 제품의 가치를 향상시킬 수 있도록 돕습니다. 기술 혁신을 통해 지속 가능한 발전을 촉진하며, 환경 친화적인 사회를 구축하는 데 확고한 실천자입니다. 인류와 자연의 조화로운 공존에 기여하고 더 푸른 미래를 위해 함께 노력합니다.

명예 인증서

최신 뉴스

고성능 소재의 발전: 폴리머가 실제로 제공하는 것
07 Oct, 2026
물 펌프 임펠러를 알루미늄에서 탄소 섬유 강화 엿보기로 전환하면 단위 중량이 62% 감소하고 서비스 수명이 20,000시간 이상 늘어났지만, 가성 세척 화학 물질이 폴리머 매트릭스를 공격하자 동일한 화합물이 몇 주 내에 실패했습니다. 이러한 대조는 2026년 고성능 소재의 실제 상태를 포착합니다. 성능 한도는 계속 높아지고 있지만 모든 이득에는 설계자가 사양을 승인하기 전에 이해해야 하는 절충점이 있습니다. 고성능 소재 150°C 이상의 연속 사용 온도에서 구조적 무결성을 유지...
더 읽기 +
고성능 소재의 발전: 폴리머가 실제로 제공하는 것
07 Oct, 2026
물 펌프 임펠러를 알루미늄에서 탄소 섬유 강화 엿보기로 전환하면 단위 중량이 62% 감소하고 서비스 수명이 20,000시간 이상 늘어났지만, 가성 세척 화학 물질이 폴리머 매트릭스를 공격하자 동일한 화합물이 몇 주 내에 실패했습니다. 이러한 대조는 2026년 고성능 소재의 실제 상태를 포착합니다. 성능 한도는 계속 높아지고 있지만 모든 이득에는 설계자가 사양을 승인하기 전에 이해해야 하는 절충점이 있습니다. 고성능 소재 150°C 이상의 연속 사용 온도에서 구조적 무결성을 유지...
더 읽기 +
신소재 기술의 글로벌 동향: 실제 응용, 선택, 성능
30 Sep, 2026
현재 전 세계 폴리머 수요는 연간 4억 미터톤을 초과하지만 재활용된 공급원료는 여전히 그 양의 10% 미만을 공급합니다. 이러한 격차는 신소재 기술의 긴장감을 정의합니다. 제조업체는 비용에 민감하고 인증이 많은 공급망에서 더 낮은 질량, 더 긴 서비스 수명, 방어 가능한 탄소 프로필을 필요로 합니다. 이 가이드는 신소재 기술의 현재 글로벌 추세를 R&D, 엔지니어링 및 조달 팀의 구체적인 결정으로 변환하며, 2026년까지 비용이 많이 드는 지연과 신뢰할 수 있는 프로그램을 분리하는 폴리머 계열, 인...
더 읽기 +
