언어
| 전형적인 주입 성형 프로세스 | |
| 플라스틱 건조 | |
| 건조 Time | 2~4시간 |
| 건조 Temperature | 90~120℃ |
| 건조 Equipment | 열풍건조기 |
| 건조 Type | 연속건조(생산공정) |
| 주입 성형 프로세스 | |
| 노즐 섹션 | 280~300℃ |
| 플라스틱 부문 | 290~320℃ |
| 이송 섹션 | 270~290℃ |
| 최대 주입 온도 | 340℃ |
| 주입 Pressure | 40~120MPa |
| 주입 Speed | 30~75mm/s |
| 가소화 압력 속도 | 압력: 65~100MPa; 속도: 60~85mm/s |
| 가소화 배압 | 10~40MPa |
| 권장 금형 온도 | 60~80℃ |
| 제품 설명 | ||||
| 수지 식별 | 폴리카보네이트 – 사출 성형 등급, 고유량, 적외선 투명, UV 저항성 | |||
| 색상 | 검정색 | |||
| 주요 용도 | 자동차 분야의 디스플레이 부품; 보안 장비; 제어 구성요소; 로봇공학; 리모콘 | |||
| 프로세스ing Method | 주입 Molding | |||
| 전형적인 속성 | 테스트 방법 | 테스트 상태 | 가치 | 단위 |
| 물리적 속성 | ||||
| 밀도 | DIN EN ISO 1183 | 23℃ | 1.2 | g/cm3 |
| 용융 유속 | DIN EN ISO 1133 | 300℃ 1.2kg | 20 | cm²/10분 |
| 수축 | GB 15585 | 0.5-0.7 | % | |
| 기계 속성 | ||||
| 인장강도 | DIN EN ISO 527 | 50mm/분 | 70 | MPa |
| 인장 탄성률 | 2400 | MPa | ||
| 파단시 신장 | 80 | % | ||
| 굴곡강도 | DIN EN ISO 178 | 2mm/분 | 105 | MPa |
| 굴곡 탄성률 | 2230 | MPa | ||
| 아이조드 노치 충격 강도 | DIN EN ISO 180 | 4mm,23℃ | 68 | KJ/㎡ |
| 아이조드 노치 충격 강도 | DIN EN ISO 180 | 4mm,-30℃ | 35 | KJ/㎡ |
| 아이조드 노치 충격 강도 | DIN EN ISO 180 | 4mm,23℃ | 주의 | KJ/㎡ |
| 아이조드 노치 충격 강도 | DIN EN ISO 180 | 4mm,-30℃ | 100 | KJ/㎡ |
| 열 성능 | ||||
| 열 변형 온도 | DIN EN ISO75 | 1.8MPa, 어닐링되지 않음 | 128 | C |
| 열 변형 온도 | DIN EN ISO75 | 0.45MPa, 어닐링되지 않음 | 143 | ℃ |
| 불꽃 지연제 속성 | ||||
| 불꽃 retardant properties | UL94 | 0.75 | V2 | |
| 불꽃 retardant properties | UL94 | 1.5mm | V2 | |
| 불꽃 retardant properties | UL94 | 3mm | V2 | |
| 광학 성능 | ||||
| IR 임계값 | 신이야 | 940 | nm | |
| 적외선 투과율 | 신이야 | 1.6mm | 80-90 | % |
| 가시광선 투과율 | 신이야 | 1.6mm | ≤5 | % |
| 기타 | ||||
| 옥외 적합성 | UL-746C | 플로리다 | ||
| 표면저항 | IEC60093 | 1.5mm | 10² | Ω |
PC의 기본 장점을 그대로 유지
높은 강도 및 내충격성: PC는 유리 및 아크릴보다 충격 강도가 수십 배 더 높아 내부 핵심 구성 요소를 탁월하게 보호하는 "총알 방지 플라스틱"으로 널리 알려져 있습니다.
넓은 온도 저항: 일반적으로 -40°C ~ 120°C의 넓은 온도 범위에서 안정적인 성능을 유지합니다.
경량: 유리보다 밀도가 낮기 때문에 훨씬 가벼워서 설치와 운반이 더 쉽습니다.
우수한 난연성: 기본 PC 소재는 UL94 V-0/V-2 난연성 등급을 획득할 수 있어 안전 요구 사항이 높은 응용 분야에 적합합니다.
우수한 전기 절연성과 치수 안정성
내후성 및 내구성
UV 저항성으로 인해 실외 환경에 매우 적합합니다. 햇빛에 장기간 노출되는 것을 견딜 수 있어 황변, 백화, 취성, 강도 및 광학 성능 손실을 크게 늦추고 제품 수명을 연장할 수 있습니다.
II. 주요 응용
위의 특성을 바탕으로 이 소재는 '보이지 않는 창'이 필요한 응용 분야, 특히 보안 모니터링, 지능형 감지 및 실외 장비에 주로 사용됩니다.
보안 및 감시(기본 애플리케이션)

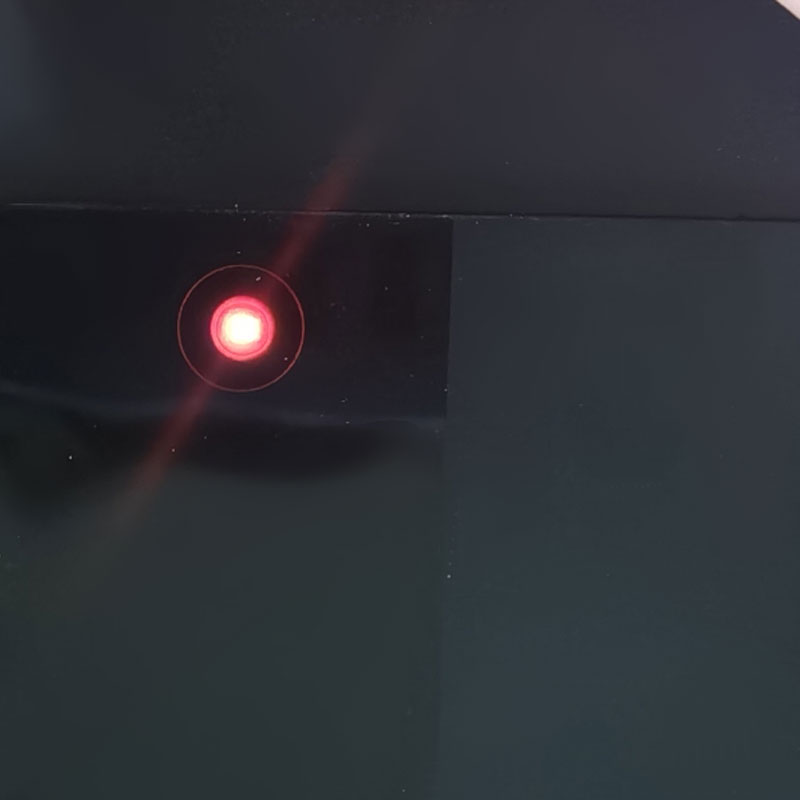

적외선 카메라 커버(IR-Cut 필터 커버): 가장 일반적인 용도입니다. 실외 돔 카메라, 총알 카메라, 비디오 초인종 등 하우징에 이 소재를 사용하는 경우가 많습니다. 내부 850nm 또는 940nm LED에서 방출되는 적외선이 통과하여 장면을 비추는 동시에 반사된 적외선이 렌즈에 들어갈 수 있습니다. 이를 통해 저조도 또는 조명이 없는 조건에서도 선명한 이미징이 보장됩니다. 외부에서 보면 커버가 검고 불투명해 은폐 및 사생활 보호 기능을 제공합니다. UV 저항성은 태양과 비에 노출되어도 장기적인 내구성을 보장합니다.
센서 창
적외선 센서(IR 센서): 가전제품(예: 에어컨 및 TV 원격 수신기), 스마트 홈 장치(예: 사람 존재 감지기 및 자동 액세스 제어 시스템) 및 연기 감지기에 사용됩니다. 이 소재는 신호 전송을 방해하지 않고 보호 창을 제공합니다.
LiDAR 커버: 자율주행차, 로봇 공학, 드론과 같은 응용 분야에서 LiDAR 시스템은 레이저 신호(일반적으로 근적외선 범위)를 방출하고 수신합니다. 이 소재는 보호 커버 역할을 하며 높은 투과율, 내후성 및 기계적 강도에 대한 요구 사항을 충족합니다.
기타 광학 센서: 거리 센서, 광전 스위치 등.
산업 및 의료 응용
산업용 적외선 온도계 창: 비접촉 온도 측정을 위해 적외선 열 신호가 통과하도록 허용합니다.
의료 장치 창:적외선 전송이 필요한 특정 의료 감지 또는 치료 장비에 사용됩니다.
옥외 조명 장비
적외선 LED 조명 하우징: 넓은 지역의 보안 모니터링을 위한 적외선 투광등에 사용되며 높은 적외선 전송률과 혹독한 실외 환경 조건에 대한 저항력이 모두 필요합니다.
